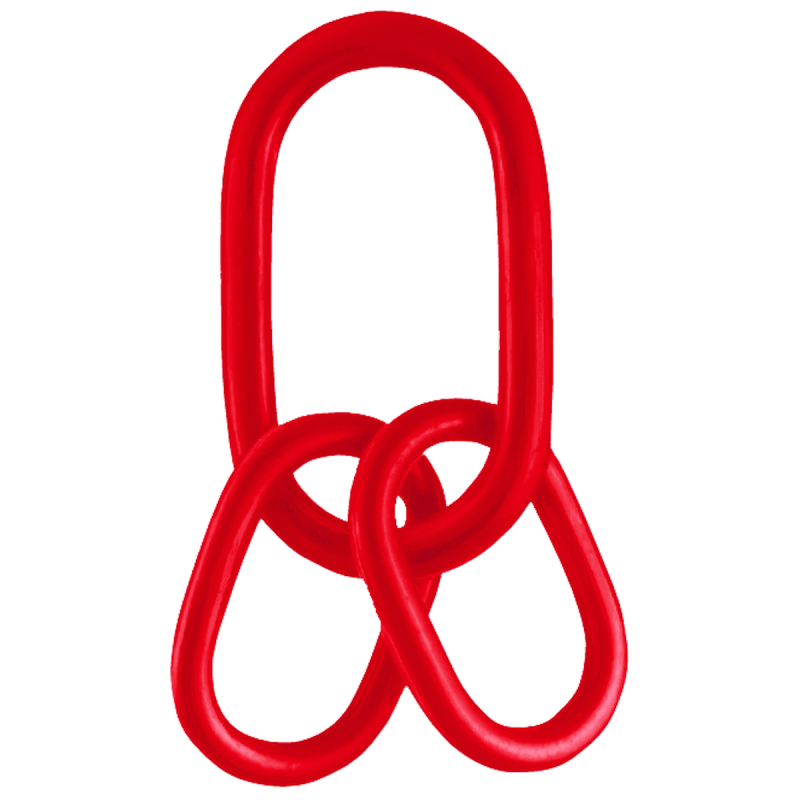

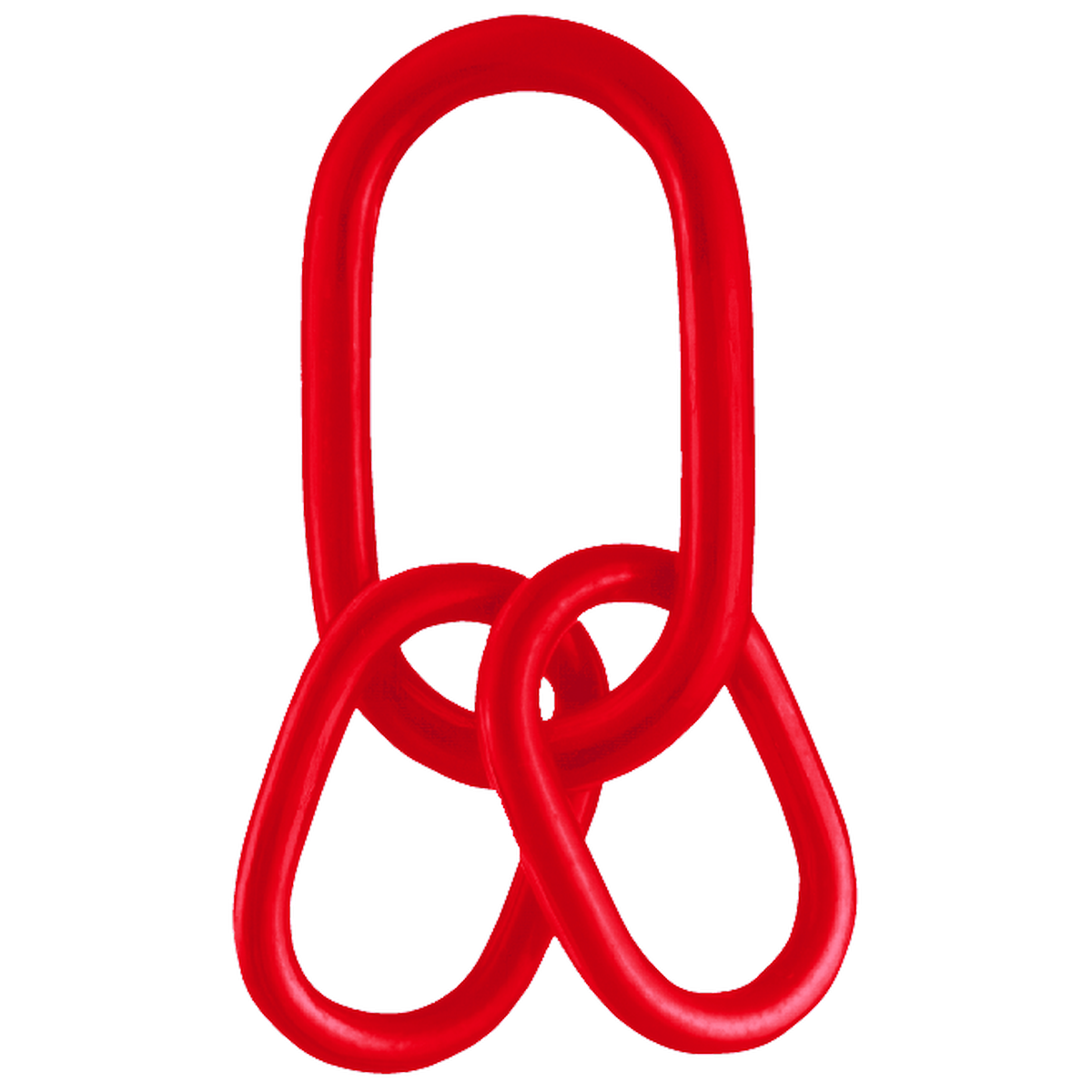

Aufhängegarnituren Güteklasse 8

Für 3- und 4-Strang Kettengehänge, DIN EN 1677-4
Werkstoff:
Hochfester Vergütungsstahl Güteklasse 8
Oberfläche:
Rot lackiert
Kennzeichnung:
WK / Kenn-Nr. / Charge
Ausführung:
Ohne Abflachung
Zeugnisse:
Prüfzeugnis n. DIN EN 1677-4
Aufhängegarnituren Güteklasse 8
Aufhängegarnituren Güteklasse 8
Artikel-Nr. Kenn-Nr. WLL... [t] WLL... [t] b1 [mm] d1 [mm] h1 [mm] b2 [mm] d2 [mm] h2 [mm] Gewicht [kg/100 Stk] VPE [Stück] EUR   [100 Stk]
31410067Kenn-Nr. "6" WLL 3-und 4-Strang 0°-45° "3,15" WLL 3- und 4-Strang 45°-60° "2,24" b1 "75" d1 "18" h1 "135" b2 "25" d2 "13" h2 "54" Gewicht "93" VPE "1" 6 3,15 2,24 75 18 135 25 13 54 93,00 1
31410080Kenn-Nr. "8" WLL 3-und 4-Strang 0°-45° "4,25" WLL 3- und 4-Strang 45°-60° "3,00" b1 "90" d1 "22" h1 "160" b2 "34" d2 "16" h2 "70" Gewicht "182" VPE "1" 8 4,25 3,00 90 22 160 34 16 70 182,00 1
31410100Kenn-Nr. "10" WLL 3-und 4-Strang 0°-45° "6,70" WLL 3- und 4-Strang 45°-60° "4,75" b1 "100" d1 "26" h1 "180" b2 "40" d2 "18" h2 "85" Gewicht "376" VPE "1" 10 6,70 4,75 100 26 180 40 18 85 376,00 1
31410130Kenn-Nr. "13" WLL 3-und 4-Strang 0°-45° "11,20" WLL 3- und 4-Strang 45°-60° "8" b1 "110" d1 "32" h1 "200" b2 "50" d2 "22" h2 "115" Gewicht "760" VPE "1" 13 11,20 8 110 32 200 50 22 115 760,00 1
31410160Kenn-Nr. "16" WLL 3-und 4-Strang 0°-45° "17,00" WLL 3- und 4-Strang 45°-60° "11,80" b1 "140" d1 "36" h1 "260" b2 "65" d2 "26" h2 "140" Gewicht "1260" VPE "1" 16 17,00 11,80 140 36 260 65 26 140 1,260,00 1
31410180Kenn-Nr. "18" WLL 3-und 4-Strang 0°-45° "21,20" WLL 3- und 4-Strang 45°-60° "15,00" b1 "180" d1 "45" h1 "340" b2 "70" d2 "32" h2 "150" Gewicht "1780" VPE "1" 18 21,20 15,00 180 45 340 70 32 150 1,780,00 1
31410190Kenn-Nr. "20" WLL 3-und 4-Strang 0°-45° "26,50" WLL 3- und 4-Strang 45°-60° "19,0" b1 "190" d1 "51" h1 "350" b2 "70" d2 "32" h2 "150" Gewicht "2440" VPE "1" 20 26,50 19,0 190 51 350 70 32 150 2,440,00 1
Artikel-Nr. Kenn-Nr. WLL... [t] WLL... [t] b1 [mm] d1 [mm] h1 [mm] b2 [mm] d2 [mm] h2 [mm] Gewicht [kg/100 Stk] VPE [Stück] EUR   [100 Stk]
31410067Kenn-Nr. "6" WLL 3-und 4-Strang 0°-45° "3,15" WLL 3- und 4-Strang 45°-60° "2,24" b1 "75" d1 "18" h1 "135" b2 "25" d2 "13" h2 "54" Gewicht "93" VPE "1" 6 3,15 2,24 75 18 135 25 13 54 93,00 1
31410080Kenn-Nr. "8" WLL 3-und 4-Strang 0°-45° "4,25" WLL 3- und 4-Strang 45°-60° "3,00" b1 "90" d1 "22" h1 "160" b2 "34" d2 "16" h2 "70" Gewicht "182" VPE "1" 8 4,25 3,00 90 22 160 34 16 70 182,00 1
31410100Kenn-Nr. "10" WLL 3-und 4-Strang 0°-45° "6,70" WLL 3- und 4-Strang 45°-60° "4,75" b1 "100" d1 "26" h1 "180" b2 "40" d2 "18" h2 "85" Gewicht "376" VPE "1" 10 6,70 4,75 100 26 180 40 18 85 376,00 1
31410130Kenn-Nr. "13" WLL 3-und 4-Strang 0°-45° "11,20" WLL 3- und 4-Strang 45°-60° "8" b1 "110" d1 "32" h1 "200" b2 "50" d2 "22" h2 "115" Gewicht "760" VPE "1" 13 11,20 8 110 32 200 50 22 115 760,00 1
31410160Kenn-Nr. "16" WLL 3-und 4-Strang 0°-45° "17,00" WLL 3- und 4-Strang 45°-60° "11,80" b1 "140" d1 "36" h1 "260" b2 "65" d2 "26" h2 "140" Gewicht "1260" VPE "1" 16 17,00 11,80 140 36 260 65 26 140 1,260,00 1
31410180Kenn-Nr. "18" WLL 3-und 4-Strang 0°-45° "21,20" WLL 3- und 4-Strang 45°-60° "15,00" b1 "180" d1 "45" h1 "340" b2 "70" d2 "32" h2 "150" Gewicht "1780" VPE "1" 18 21,20 15,00 180 45 340 70 32 150 1,780,00 1
31410190Kenn-Nr. "20" WLL 3-und 4-Strang 0°-45° "26,50" WLL 3- und 4-Strang 45°-60° "19,0" b1 "190" d1 "51" h1 "350" b2 "70" d2 "32" h2 "150" Gewicht "2440" VPE "1" 20 26,50 19,0 190 51 350 70 32 150 2,440,00 1
WLL = Tragfähigkeit (max. t); VPE = Verpackungseinheit (Stk.)

Die angegebene Tragfähigkeit WLL …. t darf nicht überschritten werden.
